Numeryczny model pokrycia terenu (NMPT) stanowi reprezentację powierzchni terenu wraz z obiektami wystającymi ponad tę powierzchnię, takimi jak: budynki, drzewa, mosty, wiadukty i inne elementy infrastruktury. W Polsce posiadamy i aktualizujemy NMPT w siatce 0,5 x 0,5m na terenach miejskich i w siatce 1,0 x 1,0m na pozostałym obszarze.

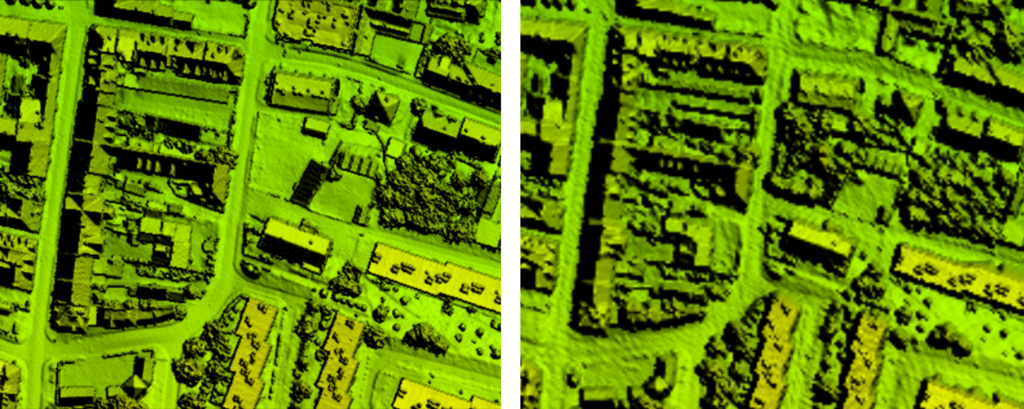

(po lewej stronie NMPT o interwale siatki 0,5 m, a po prawej NMPT o interwale siatki 1 m)
Aktualnie nie ma udostępnionych żadnych usług przeglądania związanych z NMPT, więc aby uzyskać wizualizację NMPT, należy ją wykonać samodzielnie na podstawie pobranych danych źródłowych, np. w oprogramowaniu QGIS.
Usługi pobierania NMPT

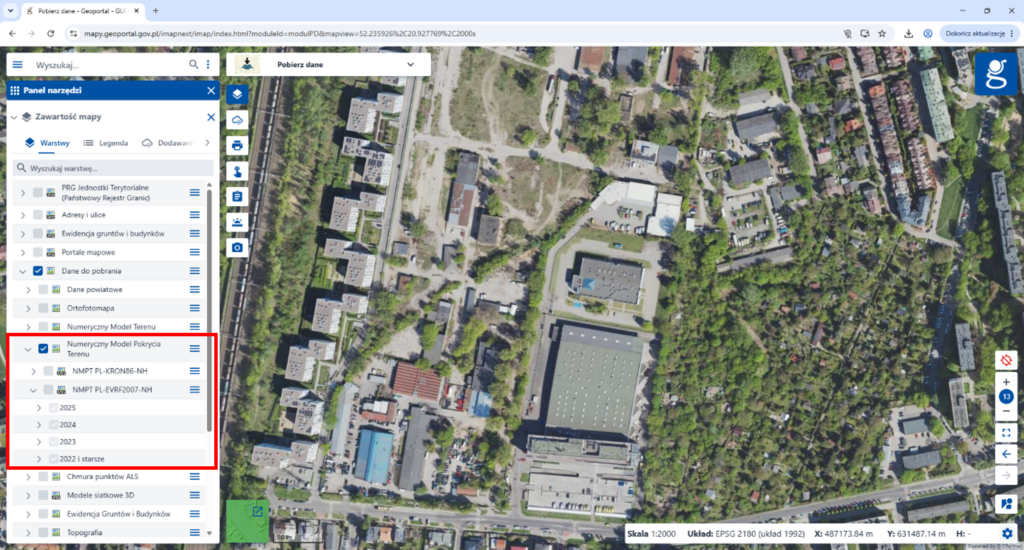

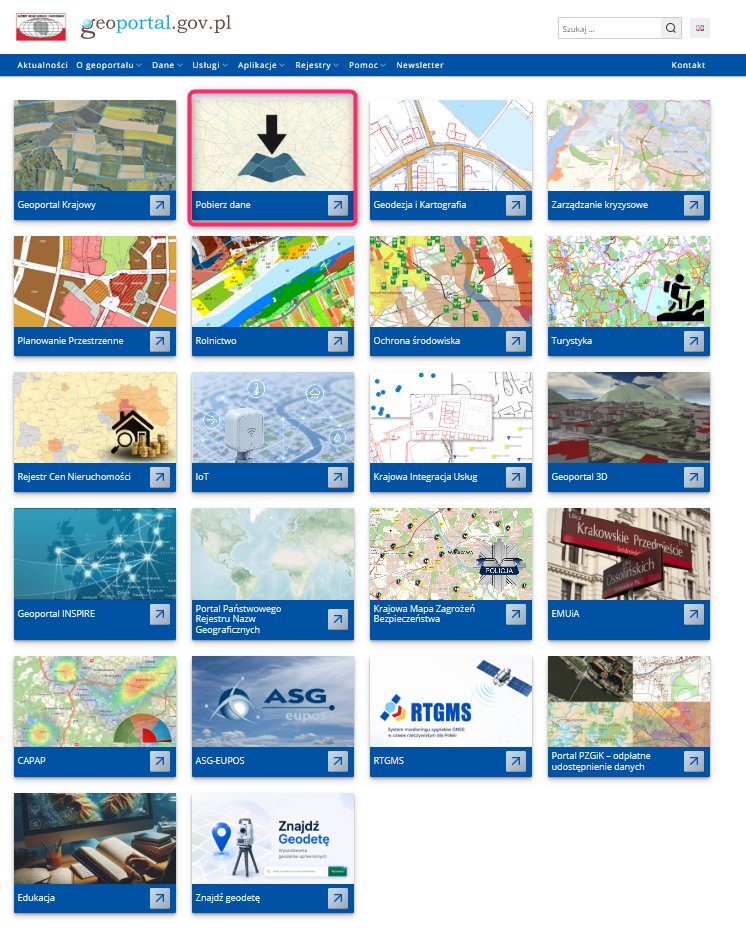

Dane NMPT są dostępne bezpłatnie i możliwe do dowolnego wykorzystania. Pobieranie danych jest możliwe z serwisu www.geoportal.gov.pl, modułu „Pobierz dane” (rys.2), w którym w sekcji „Dane do pobrania” widoczna jest grupa warstw „Numeryczny Model Pokrycia Terenu„, a tam z kolei dwie warstwy „NMPT-PL-KRON86-NH” oraz druga „NMPT-PL-EVRF2007-NH” (rys.3).

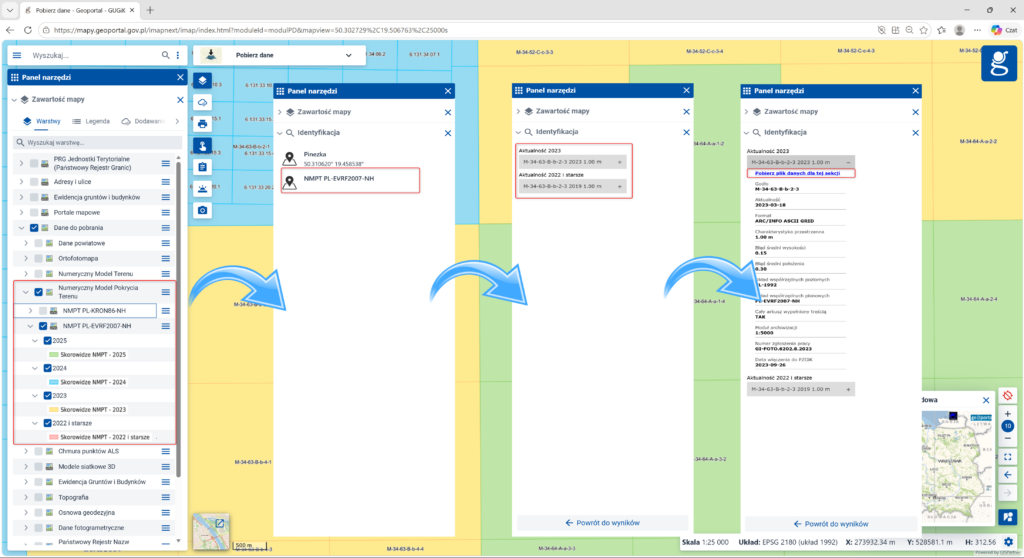

Po włączeniu jednej w wymienionych warstw i przybliżeniu się do miejsca zainteresowania widoczne będą prostokąty obrazujące sekcje z danymi NMPT. Wtedy należy kliknąć w obszarze zainteresowania i na ekranie pojawi się możliwość pobrania odpowiedniego pliku, co zilustrowano na rys. 4.
Po włączeniu jednej w wymienionych warstw i przybliżeniu się do miejsca zainteresowania widoczne będą prostokąty obrazujące sekcje z danymi NMPT. Wtedy należy kliknąć w obszarze zainteresowania i na ekranie pojawi się możliwość pobrania odpowiedniego pliku, co zilustrowano na rys. 4.

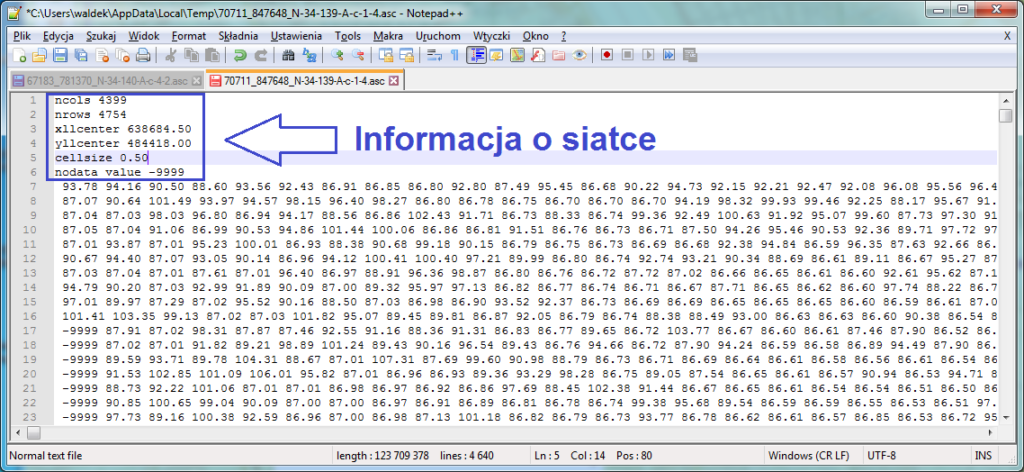

W rezultacie opisanych działań plik z danymi NMPT zostanie pobrany na komputer użytkownika i w zależności od decyzji użytkownika wyświetlony w domyślnej aplikacji, co przedstawiono na rys. 5.
Pobieranie danych NMPT w serwisie www.geoportal.gov.pl realizowane jest przez usługi WMS w zależności od układu wysokościowego:
- https://mapy.geoportal.gov.pl/wss/service/PZGIK/NMPT/WMS/SkorowidzeWUkladzieKRON86
- https://mapy.geoportal.gov.pl/wss/service/PZGIK/NMPT/WMS/SkorowidzeWUkladzieEVRF2007

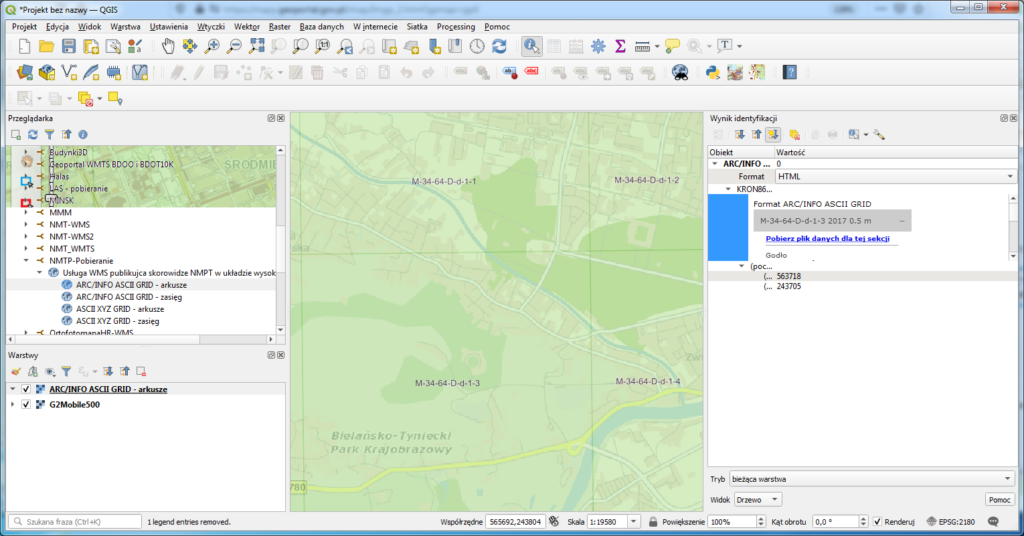

a konkretnie przez ich funkcję GetFeatureInfo, która w miejscu kliknięcia, jako atrybut udostępnia link do pobrania odpowiedniego pliku NMPT. Podłączając przedstawione usługi do programu QGIS lub innego możemy także w tych programach dokonywać bezpośredniego pobierania danych NMPT (rys. 6).

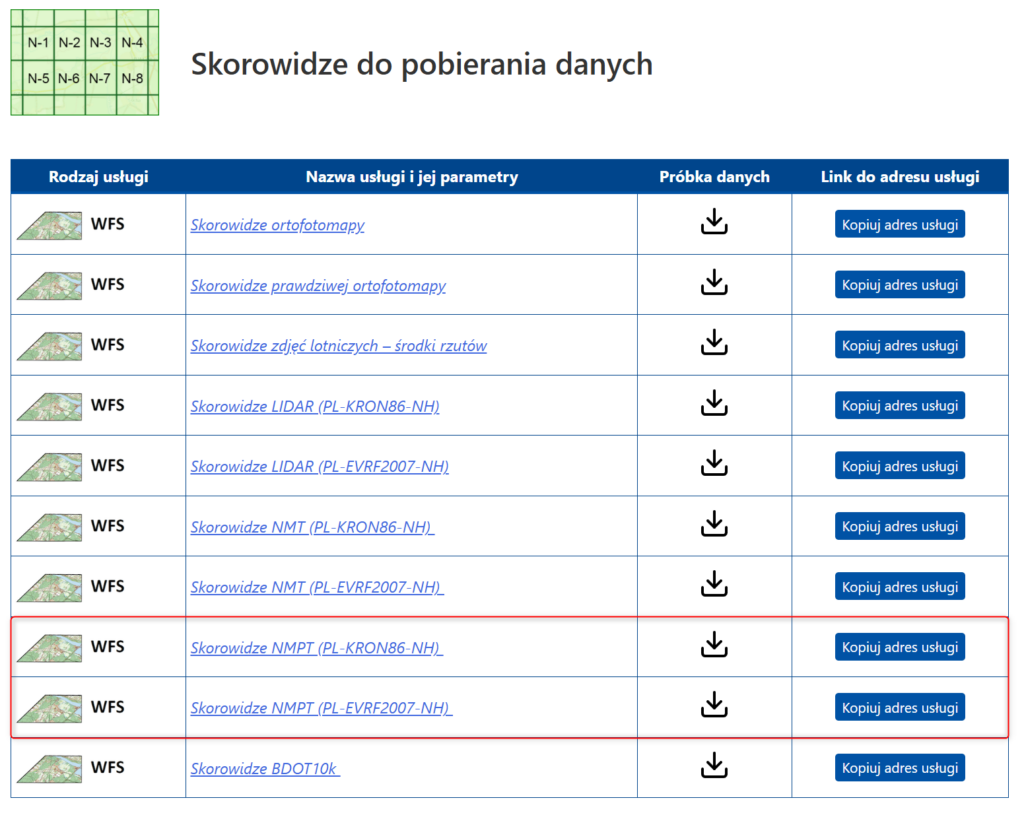

Alternatywnym sposobem pobierania danych NMPT jest wykorzystanie usług WFS (rys. 7), prezentujących skorowidze Numerycznego Modelu Pokrycia Terenu (NMPT) dostępnego w Państwowym Zasobie Geodezyjnym i Kartograficznym.
- Pierwsza z usług prezentuje NMPT w podziale na poszczególne lata (od 2000 do 2019) w układzie wysokościowym PL-KRON86-NH we wszystkich dostępnych formatach.
- Druga z usług prezentuje NMPT w podziale na poszczególne lata (od 2018 do 2021) w układzie wysokościowym PL-EVRF2007-NH we wszystkich dostępnych formatach.

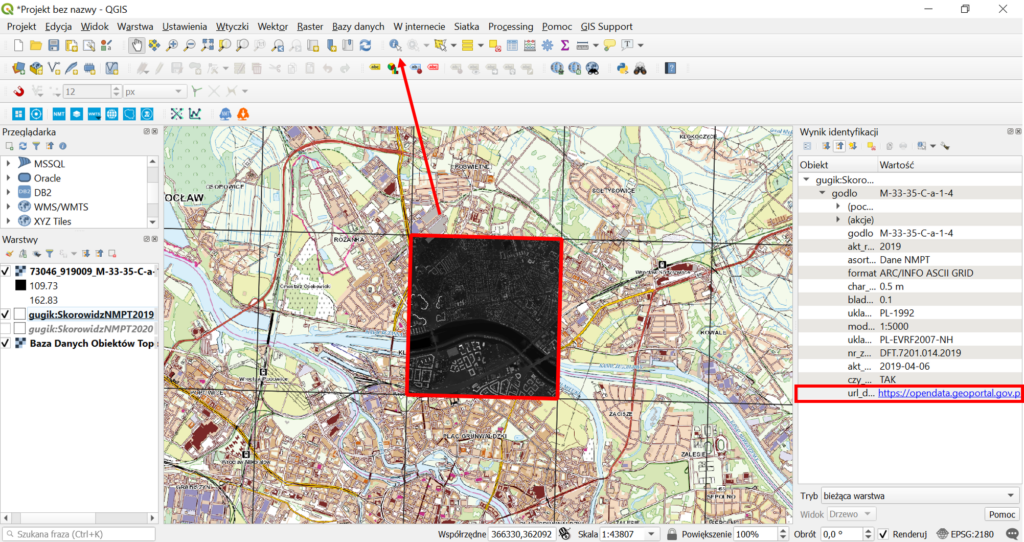

W celu pobrania skorowidzów NMPT można skorzystać z dowolnego oprogramowania z funkcją klienta WFS, np. QGIS. Mając arkusze widoczne w skorowidzu można w łatwy sposób pobrać treść poszczególnych arkuszy NMPT. Realizujemy to korzystając z narzędzia „Informacja o obiekcie”, które po kliknięciu w dany arkusz wyświetli jego metadane, a w szczególności „Link do pobrania”, za pomocą którego można pobrać dane pomiarowe NMPT.

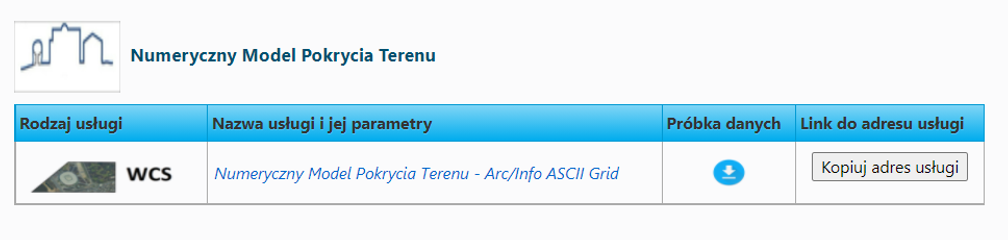

Innym sposobem pobierania NMPT jest wykorzystanie dostępnych usług WCS, których adresy publikowane są na stronie www.geoportal.gov.pl:

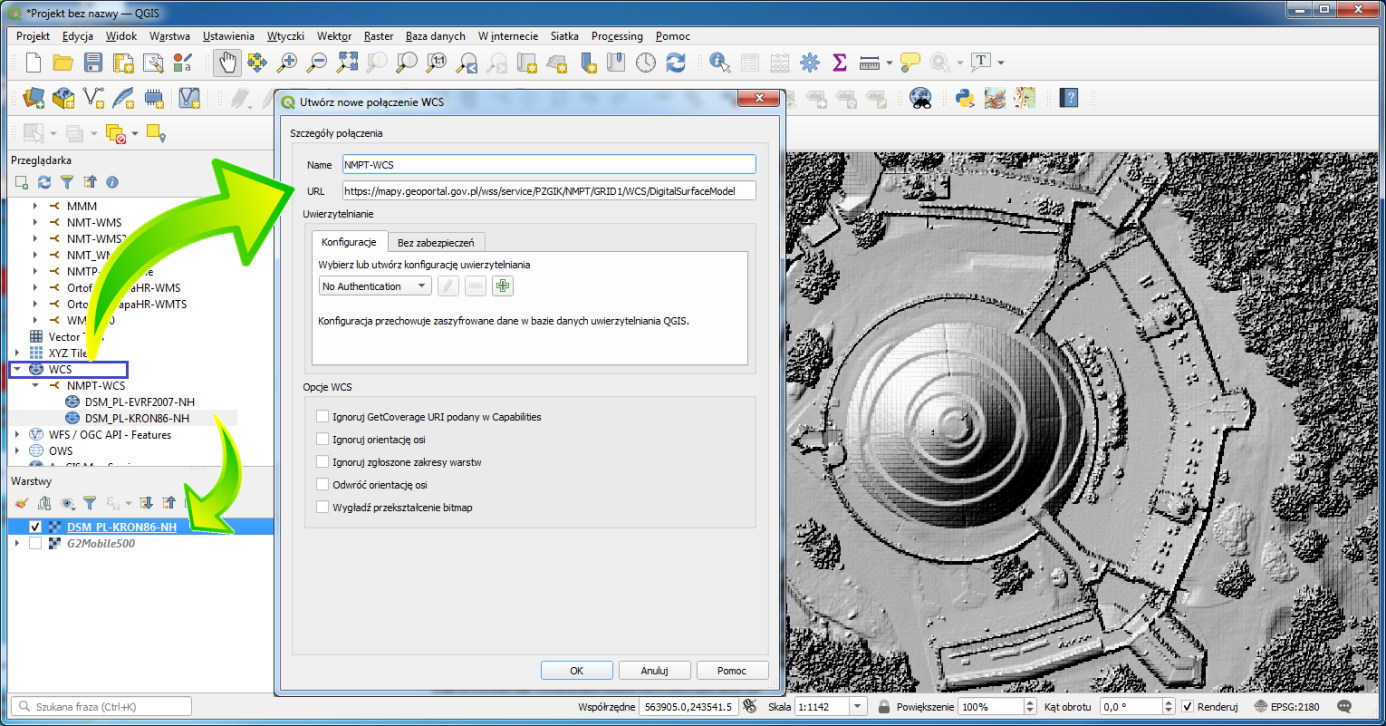

Usługi WCS najwygodniej podłączyć w programie QGIS jako źródło danych, jak przedstawiono to na rys. 10.

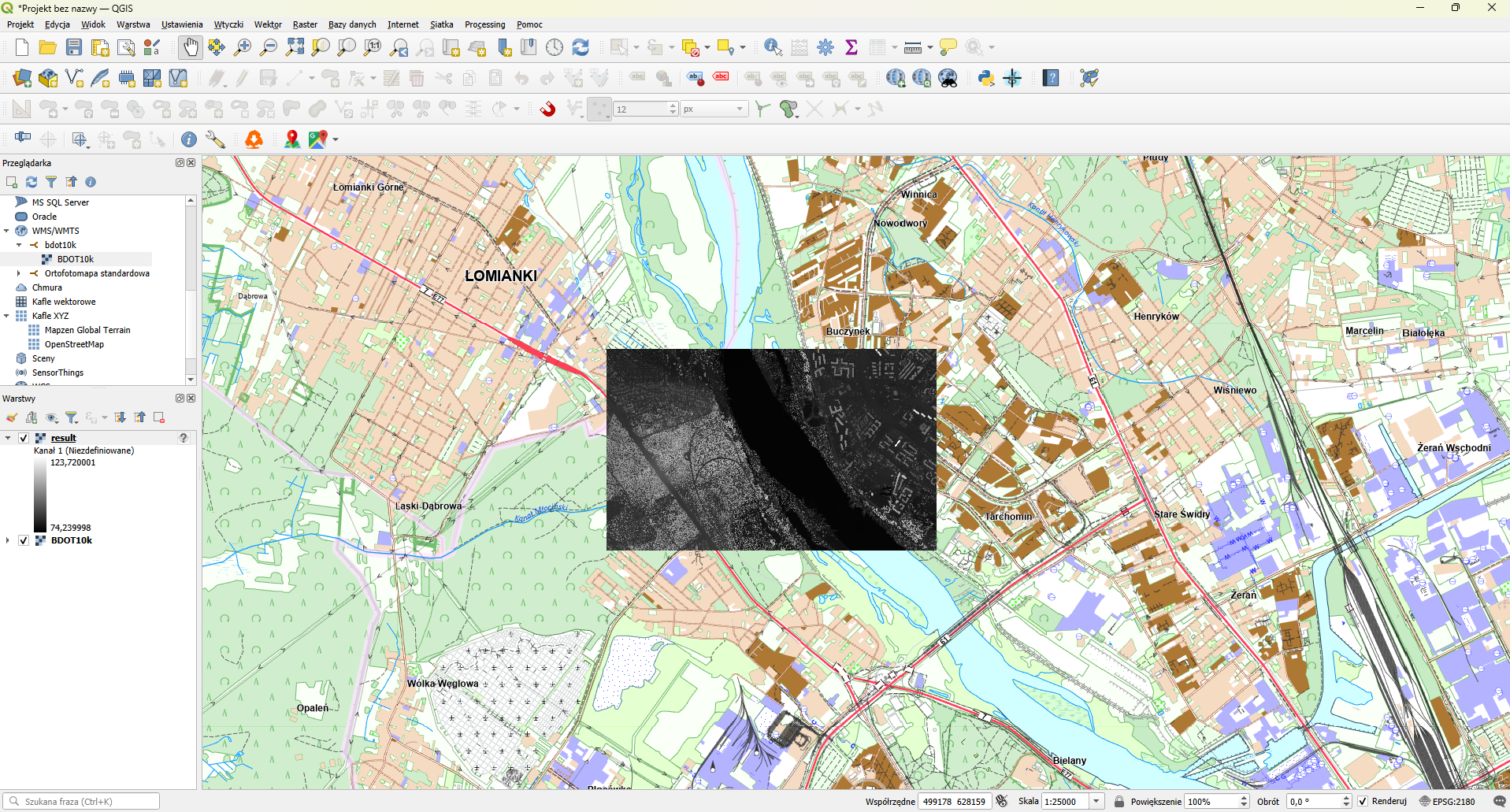

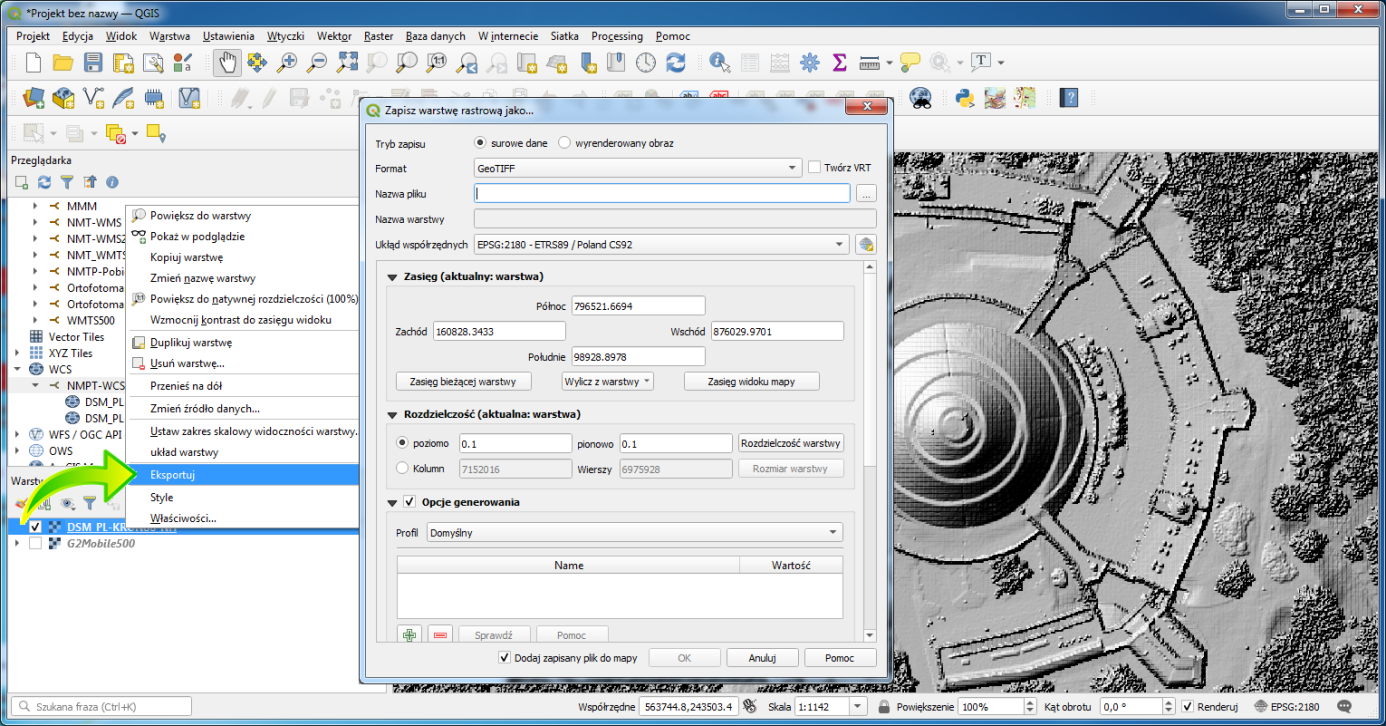

Po utworzeniu warstwy w projekcie QGIS, usługa generuje obraz NMPT dla przeglądanego obszaru. Jeśli chcemy fragment NMPT zapisać w postaci pliku, należy skorzystać z opcji eksportu, co zilustrowano poniżej.
W wyniku przedstawionych działań na dysku uzyskujemy plik zgodny z ustawieniami, który jest odpowiednim wycinkiem surowych danych NMPT lub wyrenderowanego obrazu. Ze względów technicznych w usłudze WCS zasięg obszaru do jednorazowego pobierania danych jest ograniczony, ale bez problemu usługa nadaje się do pobierania fragmentów w zakresie kilkunastu arkuszy oryginalnego NMPT.

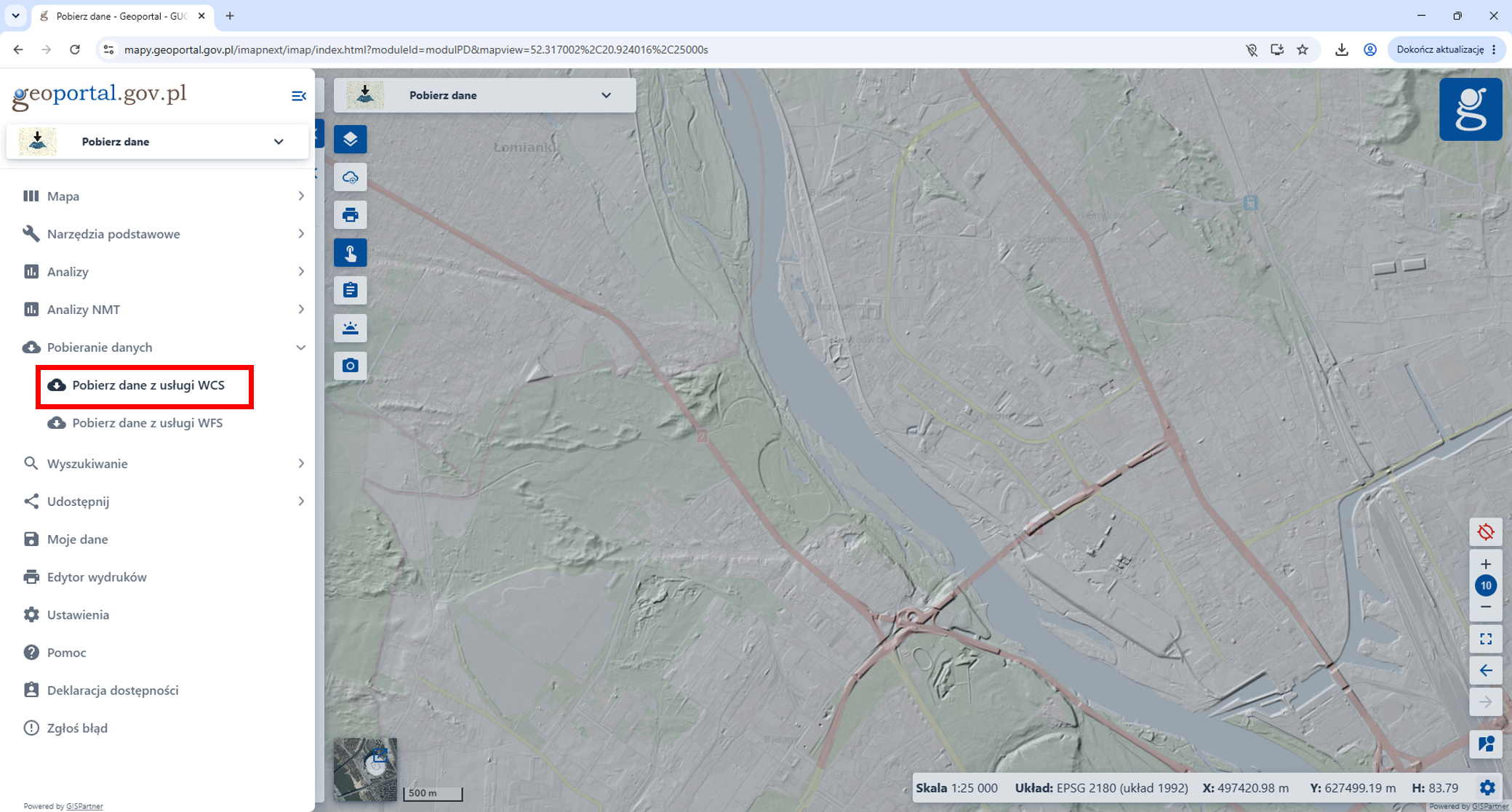

Możliwość pobrania NMPT z wykorzystaniem usługi WCS jest również realizowana wprost w serwisie www.geoportal.gov.pl za pomocą narzędzia – „Pobierz dane z usługi WCS”. Dostęp do funkcjonalności znajduje się na pasku narzędzi umieszczonym w lewej części interfejsu użytkownika aplikacji mapowej, jak przedstawiono to na poniższej ilustracji:

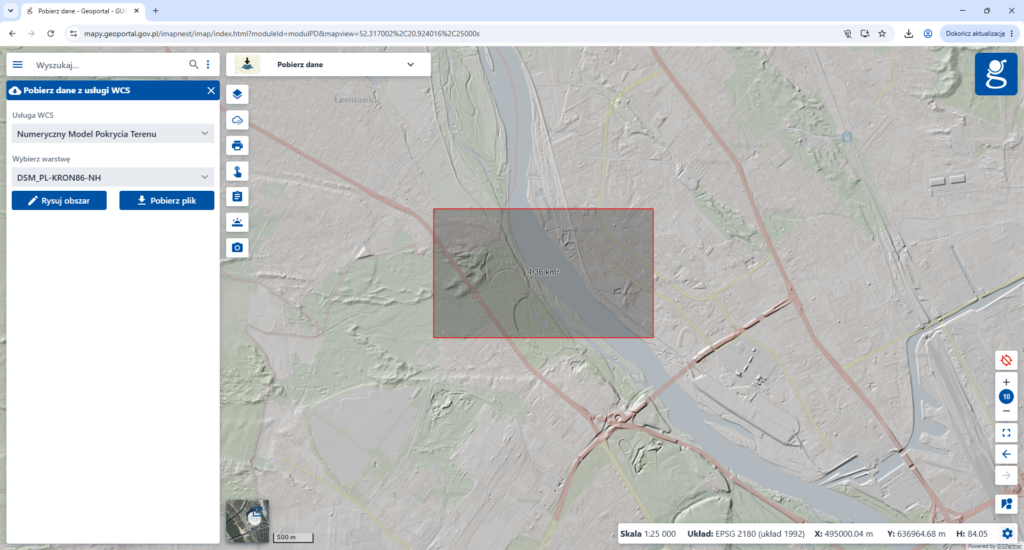

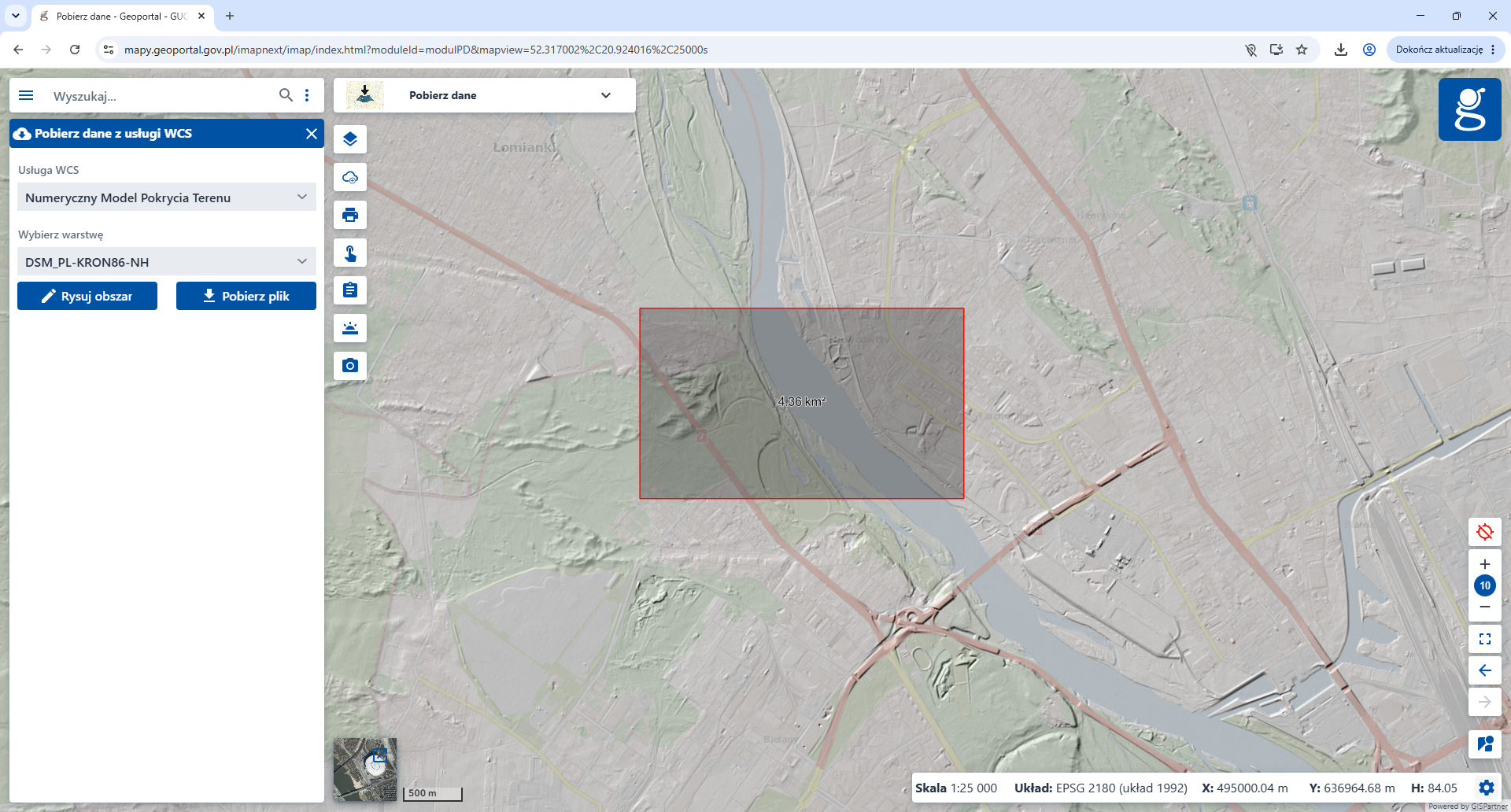

Aby pobrać dane należy kliknąć na ikonę narzędzia, następnie w wyświetlonym panelu wybrać dane do pobrania oraz narysować zasięg przestrzenny na mapie (maksymalnie 7 km2), co przedstawiono na rysunku 13.
Po wykonaniu powyższych czynności należy już tylko pobrać przygotowany plik danych:
Narzędzie jest szczególnie przydatne w sytuacjach gdy obszar zainteresowania leży np. na 4 arkuszach i przy tradycyjnym pobieraniu musielibyśmy pobrać 4 arkusze, a potem dokonać ich sklejania. Korzystając z udostępnionej funkcjonalności mamy możliwość szybkiego pobrania gotowego fragmentu bez względu na układ arkuszy danych źródłowych.
